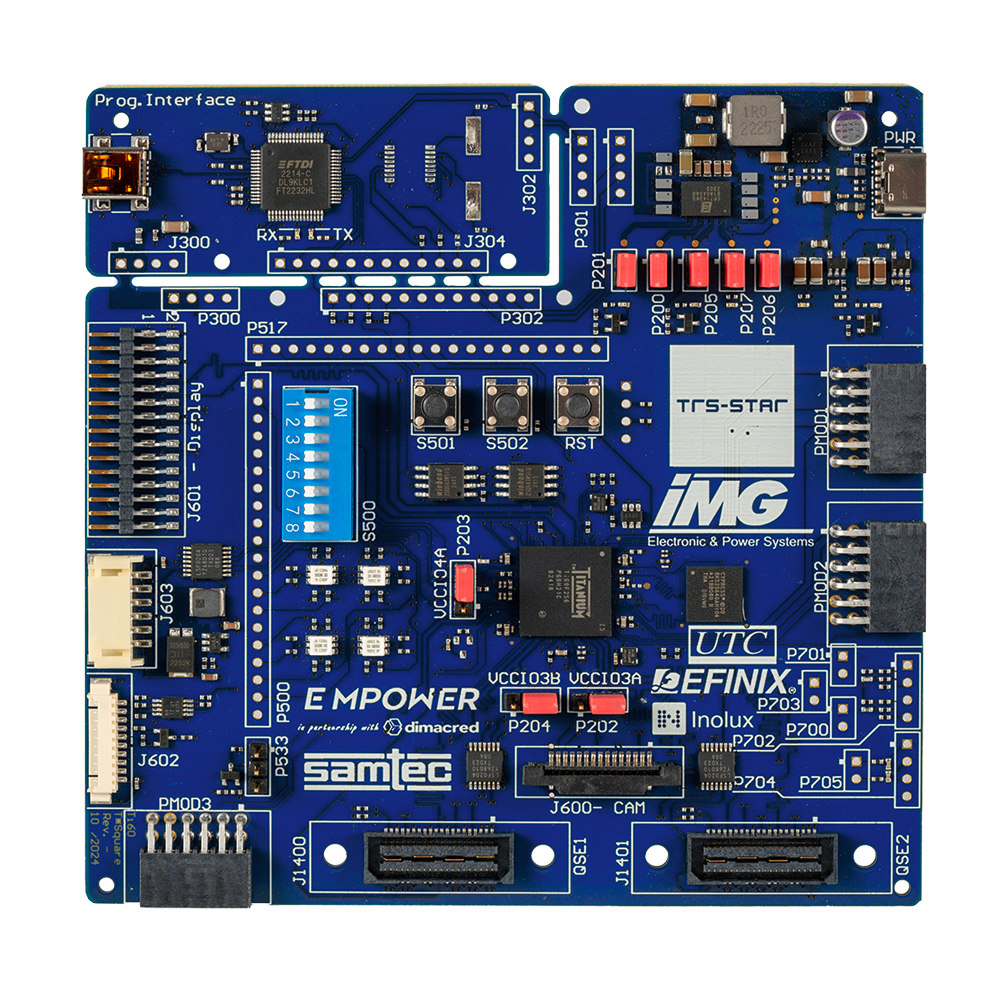

T*Square Ti60 Education Board
- Rapid Prototyping
- Messung des Energieverbrauchs an den verschiedenen Spannungsschienen
- Evaluierung von RISC-V-basierten Designs
- Integration von Analog-Digital-Wandlern und Digital-Analog-Wandlern in digitale FPGAs
Funktionen
- Break-Out-Platine mit Programmiergerät
- Break-Out, um es für eigene Boards zu verwenden
- Es besteht weiterhin die Möglichkeit, das Programmiergerät in Kombination mit dem T*Square Education Board zu verwenden
- Externe R-C-Beschaltung ermöglicht die Implementierung von ADCs und DACs in einem digitalen FPGA, mit LVDS-Puffern für Sigma-Delta-ADCs
- Eine UART-Schnittstelle ermöglicht die Kommunikation mit dem RISC-V Sapphire-Soft-Core, der in der FPGA-Core-Fabric implementiert werden kann.
- SPI-Flash (Konfig + RISC-V)
- 3 x PMOD-Schnittstellen ermöglichen den Anschluss von PMOD Tochterkarten
- Pfostensteckverbinder (enthalten, aber nicht montiert) können an der Ober- oder Unterseite des T*Square Education Board montiert werden, um Ihre eigenen Basedboards oder Tochterkarten anzuschließen
- USB-C-Anschluss zur Stromversorgung
- LVDS-Buchse für Displays (J601)
- Stromversorgung für Display-Hintergrundbeleuchtung (J603)
- Schnittstelle für Touch-Controller
- 2 x QSE für Tochterkarten
- Schnittstelle für Raspberry-Pi Kamera
- 256 Mbit Hyper-RAM
- 8-Bit DIP-Schalter
- EMPOWER EP7143C (Rev. 1) oder EP7145C (Rev.2)
